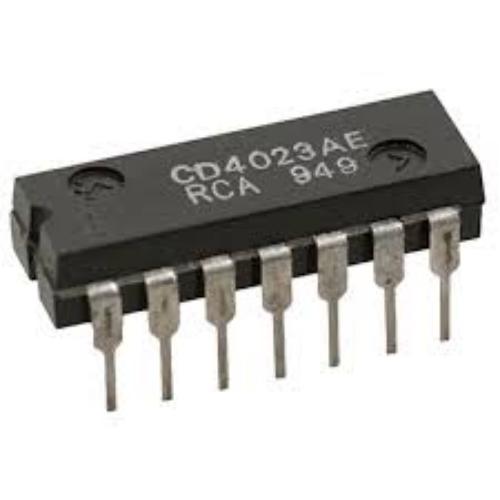

CD4023 IC

1.05 €

O que é CD4023O CD4023 (ou CD4023B) é um circuito integrado lógico CMOS com três portas NAND de 3 entradas. Alldatasheet+2Circuitos DIY+2Pertence à família CD4000B, que são dispositivos lógicos CMOS bastante antigos, mas muito flexíveis

Adicionar aos favoritos
REF: 898 Categorias: ,

Descrição

O que é CD4023O CD4023 (ou CD4023B) é um circuito integrado lógico CMOS com três portas NAND de 3 entradas. Alldatasheet+2Circuitos DIY+2Pertence à família CD4000B, que são dispositivos lógicos CMOS bastante antigos, mas muito flexíveis

Principais Características EspecificaçõesParâmetro Valor / DetalhesTensão de Alimentação (V<sub>DD</sub>) 3.0 V a 18 V intervalo de operação típico.Corrente em Repouso (I<sub>DD</sub>) Muito baixa (na faixa de microamperes).Entradas 3 entradas por porta, existem 3 dessas portas no chip. Portanto, 9 pinos de entrada.Saídas 3 saídas (uma para cada porta NAND). Bufferizadas.Imunidade ao Ruído Alta; as margens de ruído típicas são boas (≈ 0.45 × V<sub>DD</sub>)Atraso de Propagação Dependente da tensão de alimentação e da carga. Exemplo: ~60 ns típico a V<sub>DD</sub>=10 V e carga =50 pF. ..

Usando / Notas de AplicaçãoPorque é CMOS e tem uma ampla faixa de tensão de alimentação, é bom para interfacear com diferentes níveis de tensão (dentro dos limites) ou em circuitos alimentados por bateria.As entradas estão protegidas com diodos aos barramentos de alimentação, o que ajuda contra descargas estáticas.Se todas as entradas de uma porta NAND estiverem ALTO, a saída fica BAIXO; caso contrário, a saída é ALTA. (Lógica NAND básica.)Tenha cuidado com o tempo de propagação ao acionar cargas pesadas. Use capacitores de desacoplamento perto de V<sub>DD</sub> para manter a alimentação estável.
