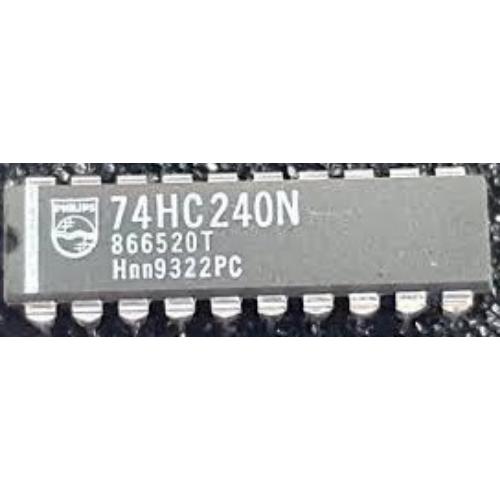

74HC240 IC

Descrição

O que éO 74HC240 é um circuito integrado buffer / driver de linha inversor octal com saídas de três estados.O “HC” significa CMOS de alta velocidade. A variante “HCT” possui circuitos CMOS com entrada compatível com TTL.É frequentemente utilizado para bufar sinais digitais, conduzir barramentos, isolar cargas, etc.

Características Principais / Especificações Parâmetro Valor Típico / Intervalo Tensão de Alimentação V_CC 2.0 V a 6.0 V para 74HC240; 4.5–5.5 V para 74HCT240. Saídas Buffers inversores; todas as saídas estão invertidas em relação às entradas. Saídas de 3 Estados Sim. Existem pinos de habilitação de saída: quando OE está inativo, as saídas estão em alta impedância. Isto permite que múltiplos dispositivos compartilhem um barramento.

Habilitações de Saída Duas As 8 saídas estão divididas em dois grupos de 4, cada grupo controlado pela sua própria entrada OE.  Temperatura de Operação O intervalo comercial típico é de cerca de –40°C a +85°C. Algumas variantes classificadas até +125°C.  Fornecimento de Saída Até cerca de ±6 mA a 5 V em muitas implementações. O dispositivo pode acionar ~15 cargas LSTTL. Atraso de Propagação Valores típicos ~9‑12 ns, dependendo da tensão de alimentação, carga, pacote. Níveis de Saída Para 74HC, níveis lógico CMOS. Para HCT, entradas de nível TTL. As saídas são níveis CMOS.Casos de Uso /

AplicaçõesAqui estão usos típicos para o 74HC240:Condutores de barramento: bufar e acionar barramentos digitais, linhas de endereço ou sinais que precisam ser isolados ou amplificados.Inversão de sinal combinada com buffering: uma vez que inverte, pode ser usado tanto para inverter como para bufar/acionar linhas.Arbitragem de barramento / linhas partilhadas: devido às suas saídas em 3 estados, pode conectar múltiplos condutores a um barramento e habilitar apenas um de cada vez.Bufferização de sinal de relógio ou temporização, especialmente ao acionar múltiplas cargas.
