CA3130T IC

Descrição

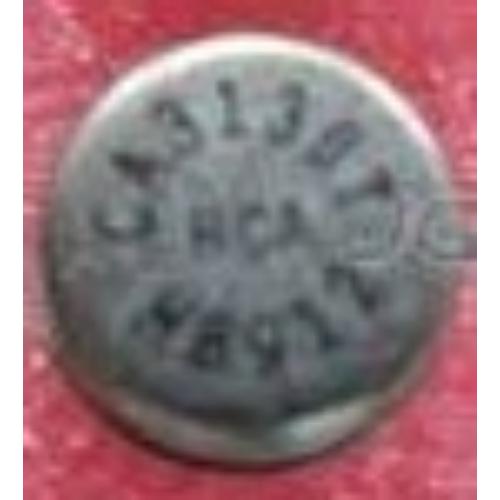

CA3130T – Amplificador Operacional BiMOSO Que ÉO CA3130T (também referenciado simplesmente como CA3130 ou CA3130A) é um amplificador operacional de alta velocidade e baixo consumo que combina circuitos de entrada PMOS com um estágio de saída CMOS, aproveitando as vantagens das tecnologias CMOS e bipolar.Embalagem e FabricanteNormalmente encontrado em um pacote de metal CAN de 8 pinos TO‑99 (CAN‑8) – ideal para aplicações analógicas robustas.Especificações Técnicas ChaveEspecificação Valor / DescriçãoLargura de Banda / GBP ~15 MHzTaxa de Varredura ~30 V/µsImpedância de EntradaExtremamente alta (típica ~1.5 TΩ)Corrente de Polarização de Entrada Muito baixa (2 pA a 5 V; ~5 pA a 15 V)Tensão de Deslocamento ~5–8 mVFaixa de Tensão de Alimentação Única: 5–16 V; Dupla: ±2.5 V a ±8 VVariação de Saída Quase rail-to-rail em ambas as extremidadesFaixa de Entrada Estende-se até 0.5 V abaixo do trilho negativoCorrente de Fornecimento ~2.5–10 mA dependendo da fonte Proteção de Saída Proteção contra curto-circuito incluída sinlinelec.com avaq.com Mixtrónica datasheets.com powercircuit.com.br ovaga.com Por Que Se Destaca Ultra-alto em  impedância de entrada torna-o ideal para o buffering de sinais delicados, como os provenientes de sensores ou fontes de alta impedância.A ampla gama de entrada, que desce abaixo de 0 V, simplifica o design de circuitos de fornecimento único.A alta velocidade e as saídas rail-to-rail permitem utilização em buffers rápidos, sample-hold e circuitos analógicos de alto desempenho.Aplicações TípicasSeguidores de tensão e buffers de alta entradaAmplificadores de instrumentaçãoFiltros ativos e osciladores
