FE2010A IC

Descrição

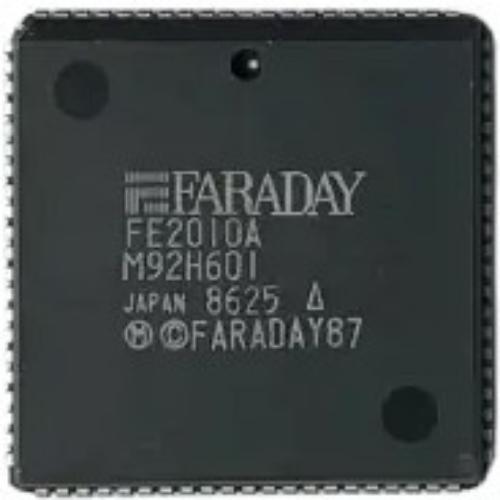

O que é o FE2010A?O FE2010A é um chipset controlador de sistema PC/XT de chip único, originalmente produzido pela Faraday Electronics (mais tarde adquirida pela Western Digital). Ele integra vários componentes principais de PC em um único gateway, tornando-se altamente valioso para designs de sistemas compactos.Dias do DOSFunções Integradas:Controle de barramento (Intel 8288)Gerador de teclado/relogio (Intel 8042)Controlador de interrupções (Intel 8259A)Controlador DMA (Intel 8237A)Temporizador de intervalo programável (Intel 8253)Lógica de cola associada para sistemas IBM PC/XTDias do DOSIsso fez com que o FE2010A fosse capaz de substituir dezenas de chips discretos – reduzindo a contagem de componentes da placa-mãe em mais de 70 peças enquanto diminuía significativamente o tamanho da placa.Dias do DOSMelhorias em relação ao FE2010 originalSuporte para Modo Turbo: O FE2010A adiciona suporte para velocidades de clock mais rápidas além do XT padrão de 4,77 MHz, permitindo notavelmente a operação de 7,15 MHz e 9,54 MHz quando emparelhado com o oscilador de cristal apropriado. O pino XSEL (pino 16) seleciona entre cristais.frequências de cristal usando pull-up/down. Dias do DOS Configuração de DRAM mais flexível: Ao contrário do original FE2010, o FE2010A possui uma configuração de registro de dois bits para selecionar os parâmetros de tamanho de DRAM suportados. Dias do DOS Onde foi utilizado? O FE2010A foi implantado em vários sistemas de computação vintage, como: Commodore PC-10-III e PC-20-III Commodore PC-1 (versão de 10 MHz) Vários clones de PC/XT GEM Computer’s GEM-10, entre outros Amiga-Stuff Dias do DOS Também é comumente referenciado em projetos de retrocomputação como o Micro 8088 Single-Board Computer, que utiliza o FE2010A para funcionalidade compacta de PC.
