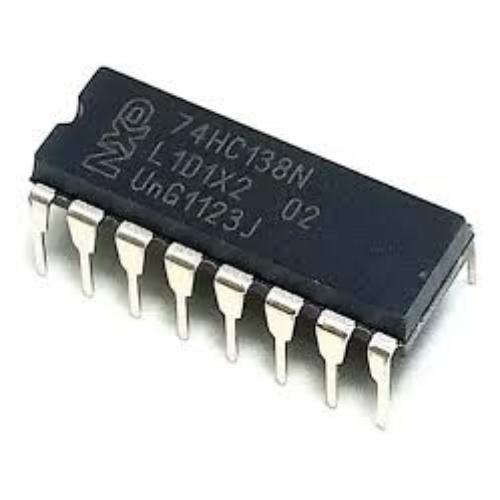

74HC138 IC
0.98 €
O 74HC138 é um circuito integrado decodificador / demultiplexor de 3 para 8 da família HC CMOS.Ele decodifica 3 entradas de endereço binário (A0, A1, A2) em uma das oito saídas (Y0 … Y7). Apenas uma saída é ativa (BAIXA) de cada vez, as outras permanecem ALTAS.Possui três entradas de habilitação (seleção de chip) (duas ativas BAIXAS, uma ativa ALTA) para controlar quando o decodificador está “ligado” e quando todas as saídas estão inativas.
Descrição
O 74HC138 é um circuito integrado decodificador / demultiplexor de 3 para 8 da família HC CMOS.Ele decodifica 3 entradas de endereço binário (A0, A1, A2) em uma das oito saídas (Y0 … Y7). Apenas uma saída é ativa (BAIXA) de cada vez, as outras permanecem ALTAS.Possui três entradas de habilitação (seleção de chip) (duas ativas BAIXAS, uma ativa ALTA) para controlar quando o decodificador está “ligado” e quando todas as saídas estão inativas.
Valores Típicos / Importantes do ParâmetroTensão de Alimentação (V<sub>CC</sub>) de 2,0 V a 6,0 V para as versões HC.Níveis de Tensão de Entrada / Saída As entradas respeitam os níveis lógicos CMOS; na versão “HCT”, os níveis de entrada são ajustados para serem compatíveis com TTL.Capacidade de Saída Pode tanto sink quanto source corrente razoável (valores típicos dependem das condições) — por exemplo, sink ou source ≈8 mA a cerca de 4,5 V VCC.Atraso de Propagação Depende da tensão de alimentação e da carga; por exemplo, ~15‑30 ns a 4,5‑5 V sob carga leve. Mais lento em voltagens mais baixas.
Uso / Aplicação TípicaDecodificação de endereços: por exemplo, selecionar um dos 8 chips de memória ou dispositivos de I/O.Demultiplexação: direcionar uma única entrada para uma das 8 saídas (usando um pino de habilitação como entrada de dados às vezes).Expansão do número de linhas de controlo: com múltiplos ’138s e usando habilitações, pode construir decodificadores maiores (como 1‑de‑16, 1‑de‑32) com relativamente poucas peças.
