Descrição

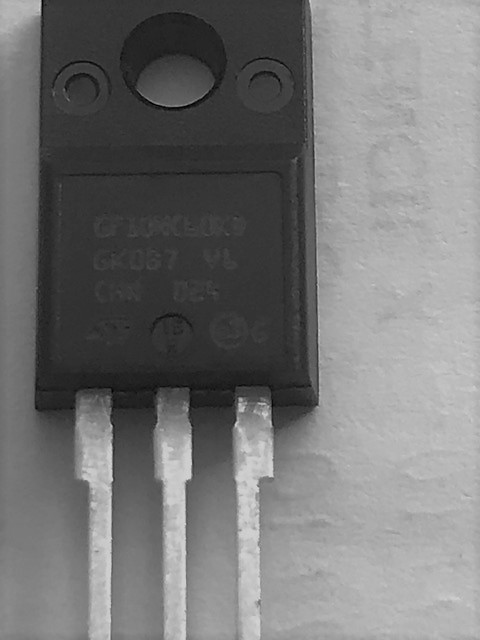

STGF10NC60KD — IGBT de potência
Tipo: IGBT de potência, tecnologia PowerMESH.
Aplicação: fontes de alimentação comutadas, circuitos PFC e controlo de motores.
Características técnicas
Parâmetro Valor
Tensão coletor-emissor 600 V
Corrente máxima contínua 9 A, conforme as condições térmicas
Corrente de pico 30 A
Potência de dissipação 25 W
Encapsulamento TO-220FP, isolado
Temperatura de junção −55 a +150 °C
Pinagem
Visto de frente, com a inscrição virada para si:
1. Gate (G) — comando
2. Coletor (C)
3. Emissor (E)
A aba metálica corresponde ao coletor.
STMicroelectronics
Equivalente: STGP10NC60KD
O STGP10NC60KD é um componente da mesma família, com tensão nominal de 600 V e corrente indicada de 10 A, mas utiliza o encapsulamento TO-220 convencional, enquanto o STGF10NC60KD utiliza o TO-220FP isolado. Não são substitutos automaticamente equivalentes
