60T65PES — IGBT de potência

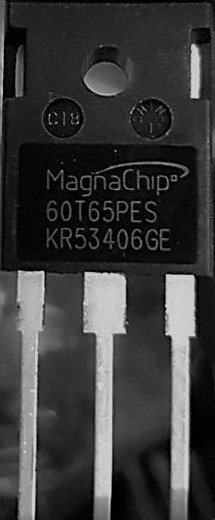

O 60T65PES é a marcação do IGBT MBQ60T65PES, fabricado pela MagnaChip. É utilizado em circuitos de potência e comutação de alta tensão.
Características técnicas
Parâmetro Valor
Tipo IGBT de canal N
Tensão coletor-emissor 650 V
Corrente nominal indicada 60 A
Encapsulamento TO-247
Tensão gate-emissor máxima ±20 V
Temperatura máxima de junção 175 °C
Tecnologia Field Stop Trench, 2.ª geração
Pinagem
No encapsulamento TO-247, visto de frente, com as inscrições viradas para si, a pinagem habitual desta referência é:
1. Gate (G)
2. Coletor (C)
3. Emissor (E)
