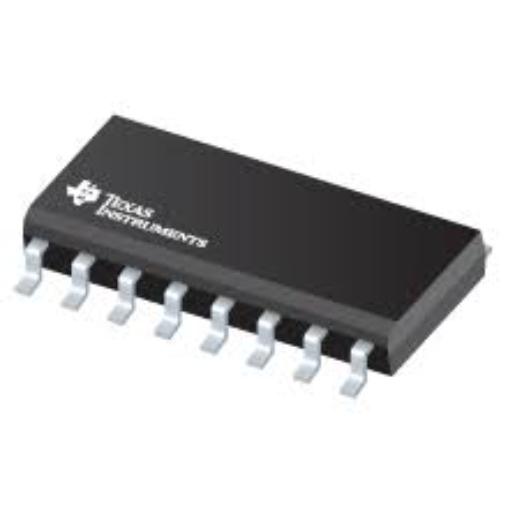

SN74LVC573A IC

Descrição

📌 Descrição

O SN74LVC573A é um latch octal (8 bits) com saídas em três estados, pertencente à família LVC (Low Voltage CMOS) da Texas Instruments. É utilizado para armazenamento temporário de dados e expansão de saídas em sistemas digitais, funcionando com tensões de alimentação reduzidas (até 1,65 V), mantendo compatibilidade com níveis TTL e CMOS.

⚙️ Características principais:

• Função:

  • Latch transparente de 8 bits com saídas em três estados

• Lógica ativa:

  • Latch Enable (LE): quando ativo, os dados passam diretamente da entrada para a saída

  • Output Enable (OE): ativa/desativa as saídas (modo tri-state)

• Tensão de alimentação (V_CC):

  • 1,65 V a 3,6 V

• Compatibilidade de níveis lógicos:

  • TTL e CMOS

• Velocidade elevada:

  • Tempos de propagação típicos de poucos nanosegundos (ns)

• Corrente de saída:

  • ±24 mA (a 3,3 V) — ideal para acionar diretamente LEDs ou outros CI

• Baixo consumo de corrente em standby

• Proteção contra descarga eletrostática (ESD)

• Empacotamento comum:

  • SOIC-20, TSSOP-20, SSOP-20, entre outros

🧭 Aplicações típicas:

• Buffers e registadores temporários de dados

• Expansão de entradas/saídas em microcontroladores e FPGAs

• Interface com barramentos de dados (ex: multiplexação)

• Latch para memória ou periféricos

• Controlo de dispositivos externos com sincronização
