Descrição

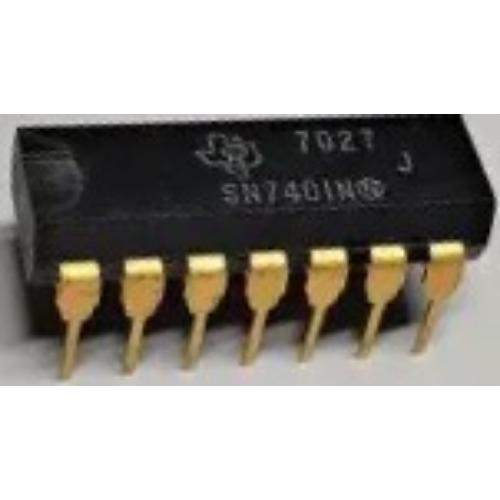

O SN7401 é um CI da família TTL 7400, mais especificamente um quadruplo buffer inversor com saídas open-collector. Ele é usado em circuitos digitais para fazer inversão lógica (NOT), com a particularidade de ter saída open-collector, o que o torna útil em diversas aplicações de interface e controle de barramentos.
🔧 SN7401 – Especificações principais
Característica Detalhes
Tipo Inversor (NOT) com saída open-collector
Portas 4 portas independentes (quadruplo inversor)
Família lógica TTL (Transistor-Transistor Logic)
Alimentação típica 5 V (TTL padrão)
Encapsulamento comum DIP-14
📌 Comportamento lógico (por porta)
Se entrada A = LOW (0V) → saída Y = flutuante (alta impedância, pois é open-collector)
Se entrada A = HIGH (5V) → saída Y = GND (LOW)
Como a saída é open-collector, você precisa de um resistor pull-up externo (ex: 4.7kΩ a 10kΩ) para que a saída possa ir a nível alto (HIGH) quando não estiver em GND.
📚 Aplicações comuns
Combinação de sinais lógicos de múltiplos dispositivos (com fio-OR)
Controle de LEDs, relés ou outros dispositivos que precisam de mais corrente
Interligação entre circuitos com diferentes níveis lógicos
Barramentos I²C ou outras comunicações onde a saída precisa ser compartilhada (com múltiplos drivers
