Descrição

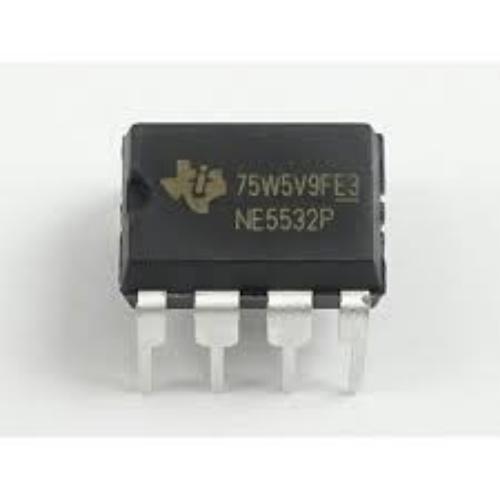

NE5532 IC
NE5532 é um amplificador operacional duplo de baixo ruído, muito popular em áudio de alta qualidade.
🔧 O que é
Contém 2 op-amps no mesmo chip
Projetado para baixa distorção e baixo ruído
👉 ideal para sinais de áudio
⚙️ Características principais
Ruído muito baixo (~5 nV/√Hz)
Baixa distorção
Boa capacidade de corrente de saída
Alimentação típica:
±5V até ±15V (dual supply)
Largura de banda: ~10 MHz
📌 Pinagem (DIP-8)
_________
1 OUT1 8 V+
2 IN1- 7 OUT2
3 IN1+ 6 IN2-
4 V- 5 IN2+
🔌 Aplicações comuns
Pré-amplificadores de áudio
Mesas de mistura
Equalizadores
Amplificadores Hi-Fi
Interfaces de som
🔄 Comparação com outros op-amps
Melhor para áudio que LM358
Mais ruído baixo que muitos op-amps genéricos
Não é rail-to-rail (precisa alimentação adequada)
⚠️ Atenção
Funciona melhor com alimentação simétrica (±V)
Não é ideal para:
5V single supply simples
aplicações digitais
