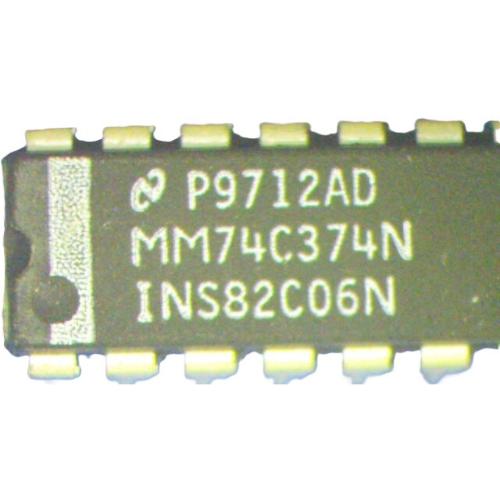

MC74C374 IC

7.26 €

🧩 Função e Visão Geral O MC74C374 é um flip-flop tipo D de 8 bits (oito entradas D paralelas, oito saídas Q) com saídas de 3 estados. A cada borda positiva do relógio, os dados presentes nas entradas D (se cumprirem os requisitos de configuração/manutenção) são transferidos para as saídas (Q). Existe um pino de controlo Output Disable: quando está ativo (normalmente em nível alto), as saídas passam para alta impedância (Hi‑Z), independentemente do estado do flip-flop

Adicionar aos favoritos
REF: 90364 Categorias: ,

Descrição

🧩 Função e Visão Geral O MC74C374 é um flip-flop tipo D de 8 bits (oito entradas D paralelas, oito saídas Q) com saídas de 3 estados. A cada borda positiva do relógio, os dados presentes nas entradas D (se cumprirem os requisitos de configuração/manutenção) são transferidos para as saídas (Q). Existe um pino de controlo Output Disable: quando está ativo (normalmente em nível alto), as saídas passam para alta impedância (Hi‑Z), independentemente do estado do flip-flop.

🔋 Características Elétricas / Lógicas Tensão de Alimentação (Vcc): 3 V a 15 V típico (ou seja, uma gama ampla) Imunidade a Ruído e Compatibilidade com TTL: Alta imunidade a ruído (≈ 0,45 * Vcc) e pode accionar entradas TTL (fan-out = 1) Condução de Barramento: O design das saídas permite conduzir cargas capacitivas, adequado para arquitetura de barramento Atrasos de Propagação:  • Do relógio → saída: típico ~150 ns (em Vcc = 5V, CL = 50 pF) Frequência Máxima de Relógio: Em 5 V, f_max é aproximadamente 3,5 a 7 MHz dependendo da carga e das condições
