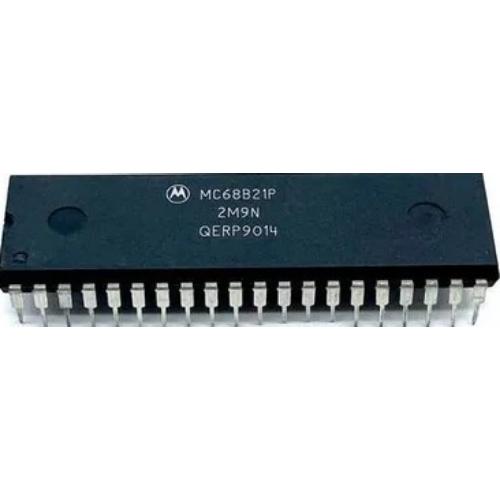

MC68B21P IC

Descrição

🧩 Função e PropósitoO MC68B21 é um Adaptador de Interface Paralela I/O / Periférico utilizado em sistemas baseados na família de microprocessadores Motorola M6800 (ou compatíveis).Fornece duas portas paralelas bidirecionais de 8 bits (Porta A e Porta B), cada uma com linhas de controlo e sinais de handshake/controlo para a ligação a dispositivos periféricos como teclados, ecrãs ou outros dispositivos I/O paralelos.É tipicamente utilizado para expandir a capacidade de I/O em sistemas de microprocessadores, permitindo o controlo e a troca de dados com hardware externo.

📋 Especificações e Características PrincipaisA partir da folha de dados da família MC68B21 / MC68A21:- Opera em frequências de relógio/barramento na faixa de 1,5 MHz a 2,0 MHz (nas versões típica/avançada)- Utiliza tecnologia NMOS (em muitas versões)- Fornece 16 linhas I/O no total (8 na Porta A + 8 na Porta B)- Inclui também linhas de controlo/handshake para cada porta (CA1, CA2, CB1, CB2) para implementar strobe, handshake, interrupção, etc.- Normalmente embalado em DIP / PDIP de 40 pinos pacote para muitas variantes (por exemplo, MC68B21P em DIP‑40)

🔌 Uso e Interface Típicos Cada porta (A ou B) é utilizada para I/O de dados em paralelo; a direção e o comportamento são programáveis. As linhas de controlo (CA1, CA2, CB1, CB2) podem ser usadas para interrupções, handshake, armazenamento temporário de dados ou ativação de eventos quando os sinais mudam. A PIA comunica-se com a CPU através de um barramento de endereços e dados; existem registos de controlo para configurar as portas e linhas de controlo. É frequentemente mapeada num espaço de endereços onde a leitura/escrita de certos desvios acede a registos de dados, controlo ou estado.
