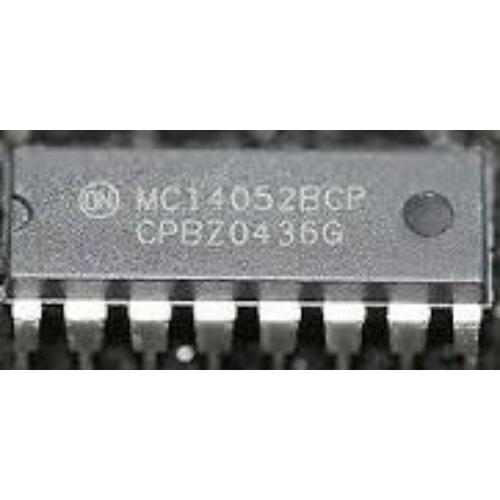

MC14052 IC

2.21 €

O que é o MC14052O MC14052 (frequentemente MC14052B / MC14052BDG, etc.) é um IC de comutação analógica / multiplexor/demultiplexor CMOS.Especificamente, implementa dois comutadores de 4 posições independentes (DP4T = Duplo Polo, Quatro Posições). Isso significa que existem dois “pólos” separados, cada um dos quais pode conectar-se a uma de quatro possíveis posições.

Adicionar aos favoritos
Categorias: ,

Descrição

O que é o MC14052O MC14052 (frequentemente MC14052B / MC14052BDG, etc.) é um IC de comutação analógica / multiplexor/demultiplexor CMOS.Especificamente, implementa dois comutadores de 4 posições independentes (DP4T = Duplo Polo, Quatro Posições). Isso significa que existem dois “pólos” separados, cada um dos quais pode conectar-se a uma de quatro possíveis posições.Especificações e características principaisAqui estão as principais especificações e características:Parâmetro Valor / FaixaTensão de alimentação 3.0 V a 18 V com alimentação única.Faixa de sinal analógico Igual à da alimentação: pode lidar com sinais analógicos até os níveis de alimentação (dentro do V<sub>DD</sub> − V<sub>SS</sub>) quando utilizado corretamente.Resistência em estado ligado (R<sub>ON</sub>) ≈ 280 Ω (máx) em muitas versões.Correspondência entre canais (ΔR<sub>ON</sub>) ≈ 10 Ω típico.Largura de banda (‑3 dB) ≈ 17 MHz em condições típicas.Corrente / fuga em estado desligado Muito baixa, correntes de fuga típicas como 100 nA máx (em estado desligado) para muitas versões. Proteção de controle de entrada Proteção de tripla diodo nas entradas de controle para ajudar a evitar danos.para uma única entrada ADC. Seleção de sinal em sistemas de medição. Demultiplexação da saída de uma fonte para diferentes cargas.
