Descrição

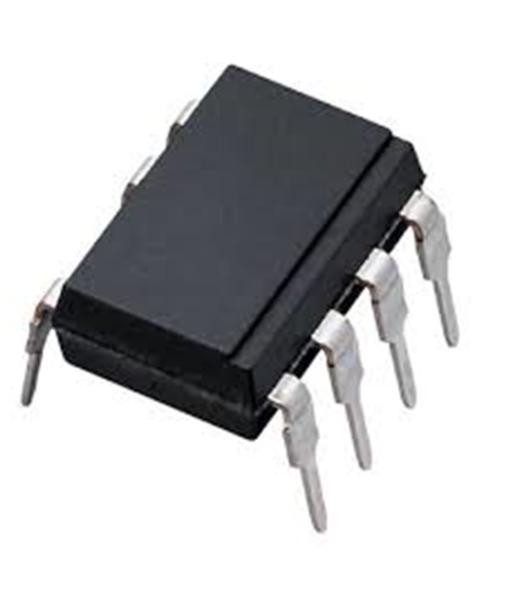

O LNK364PN é um circuito integrado (CI) de fonte de alimentação comutada (SMPS), da família LinkSwitch-XT da Power Integrations. Este componente é ideal para conversores Flyback de baixa potência ligados diretamente à rede elétrica (sem transformador de isolamento na entrada).
🧩 Características principais:
Tensão de entrada: 85–265 VAC (funciona em toda a gama da rede elétrica mundial)
Tensão suportada: até 700 V
Potência de saída máxima:
~9 W (em circuito aberto a 230 V)
~5,5 W (em adaptador encapsulado a 230 V)
Frequência de comutação: cerca de 132 kHz (com dispersão para reduzir EMI)
Tipo de encapsulamento: DIP-8 (montagem através de orifício – THT)
Integração: MOSFET de alta tensão incorporado
Eficiência energética elevada e baixo consumo em standby
🛡️ Proteções integradas:
Proteção contra sobretemperatura
Reinício automático em caso de falha
Limitação de corrente
Proteção contra sobrecarga e curto-circuito
✅ Vantagens:
Elimina a necessidade de circuitos externos complexos
Ocupa pouco espaço na PCB
Reduz o número de componentes e o custo total do projeto
Ótimo para projetos de eficiência energética e baixo custo
