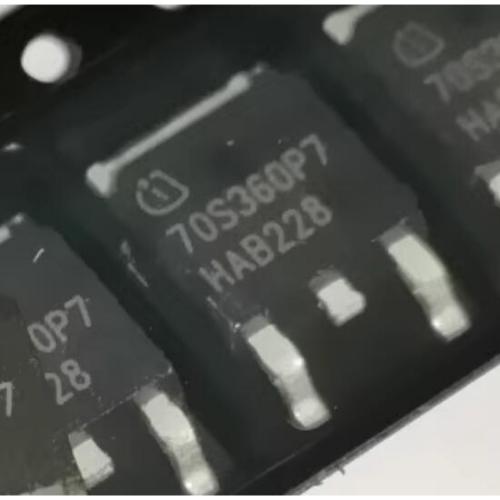

IPD70R360P7 TRANSISTOR
3.75 €
Aqui estão as especificações e detalhes do IPD70R360P7 / IPD70R360P7S além do que isso significa na prática, e o que ter em conta se estiver a usar ou a substituir
O‑252‑3 (também conhecido como DPAK / “PG‑TO252‑3”) versão de montagem em superfície Outras características Integrado diodo anti-parasitário, bom comportamento térmico, tempos de comutação relativamente rápidos (ligação, subida, descida, etc.) para a sua classe
Descrição
Aqui estão as especificações e detalhes do IPD70R360P7 / IPD70R360P7S além do que isso significa na prática, e o que ter em conta se estiver a usar ou a substituir um.Especificações principaisParâmetro Valor / NotasTipo de Dispositivo MOSFET N‑channelTensão Dreno-Fonte, V<sub>DSS</sub> 700 VCorrente Contínua de Dreno, I<sub>D</sub> 12.5 A (quando a temperatura do case = 25 °C)Resistência em On, R<sub>DS(on)</sub> ≈ 0.36 Ω (máx) em V<sub>GS</sub> = 10 V, ID = ~3 A, T<sub>j</sub> = 25 °CTensão de Limite de Porta, V<sub>GS(th)</sub> ~ 2.5‑3 V típicaCarga de Porta, Q<sub>G</sub> ~ 16.4 nC (carga total da porta) @ V<sub>GS</sub> = 10 VCapacitância de Entrada, C<sub>iss</sub> ~ 517 pF (@ V<sub>DS</sub> ~400 V)Dissipação de Potência (case), P<sub>tot</sub> ~ 59.4‑59.5 W (quando montado corretamente, bom ambiente térmico) Faixa de Temp. Operacional −40 °C a +150 °C (junção) TO‑252‑3 (também conhecido como DPAK / “PG‑TO252‑3”) versão de montagem em superfície Outras características Integrado diodo anti-parasitário, bom comportamento térmico, tempos de comutação relativamente rápidos (ligação, subida, descida, etc.) para a sua classe
