Descrição

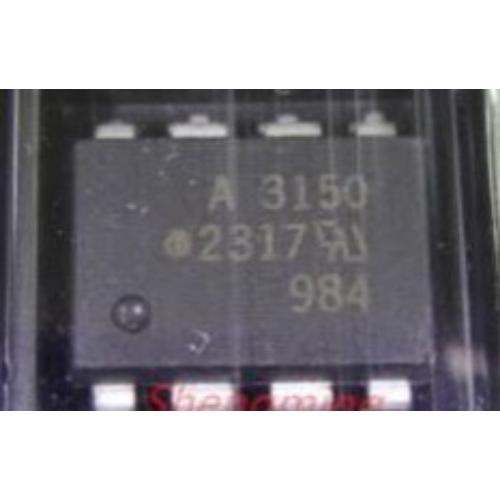

HCPL-3150 é um optoacoplador driver de gate (Optically Isolated Gate Driver) concebido para comandar IGBTs e MOSFETs de potência, garantindo isolamento galvânico entre o circuito de controlo e o circuito de potência. É fabricado atualmente pela Broadcom (antiga Avago/HP).
Principais características
Tipo: Driver de gate isolado por optoacoplador
Isolamento: 3750 Vrms
Corrente de saída: ±0,5 A (mínimo), até ±0,6 A de pico
Alimentação (VCC): 15 V a 30 V
Proteção UVLO (Under Voltage Lockout): Sim
Imunidade a transientes (CMR): ≥15 kV/µs
Tempo de propagação: aproximadamente 500 ns
Encapsulamento: DIP-8 ou SOIC-8
Aplicações típicas
Inversores de motores.
Variadores de velocidade.
Fontes de alimentação comutadas (SMPS).
Soldadores por inversor.
UPS.
Inversores solares.
Acionamento de IGBTs e MOSFETs de potência.
Pinagem (DIP-8)
Pino Função
1 Ânodo LED (Entrada +)
2 Cátodo LED (Entrada −)
3 NC
4 GND (saída)
5 VEE (massa do driver)
6 VO (saída para Gate)
7 VCC
8 NC
Funcionamento
O LED interno é excitado por um microcontrolador ou circuito lógico. A informação atravessa a barreira ótica e o circuito de saída fornece corrente suficiente para carregar e descarregar rapidamente a capacidade da gate do IGBT ou MOSFET, mantendo isolamento elétrico entre ambos os lados. A função UVLO impede que o transistor de potência seja acionado quando a tensão de alimentação do driver é insuficiente, evitando funcionamento inseguro.
