Descrição

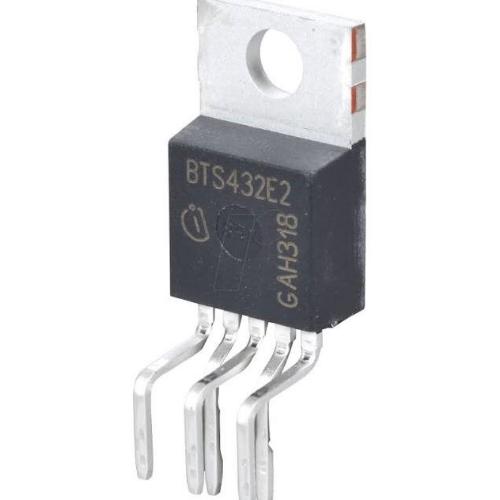

BTS432E2 é um interruptor inteligente de alta tensão (Smart High-Side Power Switch) da Infineon, concebido para controlar cargas de 12 V e 24 V, sobretudo em aplicações automóveis e industriais.
Principais características
Alimentação: 4,5 V a 42 V
Corrente nominal: 11 A
Resistência interna (RDS(on)): ≈38 mΩ
Tecnologia: PROFET®
Encapsulamento: TO-220-5 (existem variantes SMD em D²PAK)
Proteções integradas:
Curto-circuito
Sobrecorrente
Sobreaquecimento
Sobretensão
Inversão de polaridade
Deteção de carga aberta (Open Load)
Saída de diagnóstico (Status Feedback)
Aplicações típicas
Controlo de motores DC
Lâmpadas automóveis
Solenóides
Relés
Válvulas eletromagnéticas
Aquecedores e outras cargas de elevada corrente
Pinagem (TO-220-5)
GND – Massa
IN – Entrada de controlo
VBB – Alimentação (+12 V/+24 V)
ST – Saída de diagnóstico
OUT – Saída para a carga
