Descrição

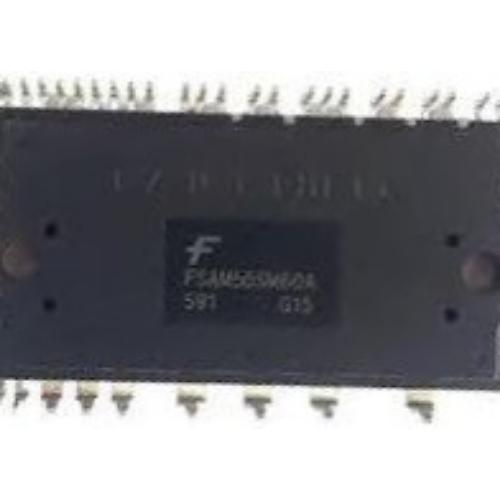

FSAM50SM60A é um módulo inteligente de potência (IPM – Intelligent Power Module) da Fairchild Semiconductor (atualmente onsemi). Integra um inversor trifásico completo com 6 IGBT, respetivos drivers de gate e diversos circuitos de proteção, sendo utilizado para o controlo de motores AC, BLDC e PMSM.
Características principais
Fabricante: onsemi (Fairchild)
Referência: FSAM50SM60A
Tipo: Motion SPM® 2 (Smart Power Module)
Tecnologia: Inversor trifásico com IGBT
Tensão máxima (VCES): 600 V
Corrente nominal: 50 A
Corrente de pico: 100 A
Frequência de comutação recomendada: 5 kHz
Isolamento: 2500 Vrms
Encapsulamento: S32CA / 32-PowerDIP (montagem por furo).
Proteções integradas
O módulo incorpora:
Proteção por subtensão (UVLO).
Proteção por sobrecorrente.
Saída de falha (Fault Output).
Termístor NTC interno para monitorização da temperatura.
Drivers de gate para os seis IGBT.
Aplicações
É utilizado em:
Variadores de velocidade para motores.
Ar condicionado.
Máquinas de lavar roupa.
Bombas de calor.
Servomotores.
Equipamento industrial de controlo de motores
