Descrição

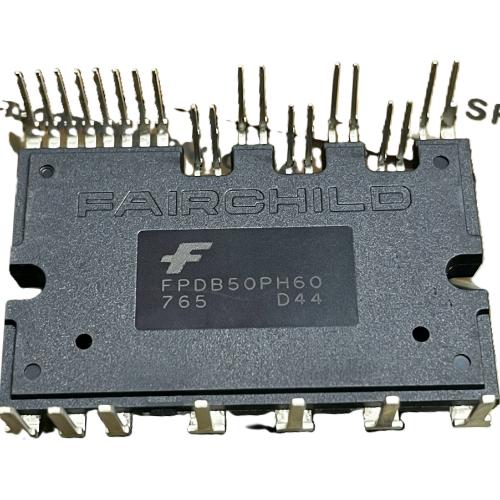

FPDB50PH60 é um módulo inteligente de potência (IPM – Intelligent Power Module) da onsemi (antiga Fairchild Semiconductor), concebido para circuitos de correção do fator de potência (PFC) do tipo Bridgeless PFC. Integra IGBT, drivers de gate e circuitos de proteção num único módulo.
Características principais
Fabricante: onsemi (Fairchild)
Referência: FPDB50PH60
Tipo: PFC SPM® 3 (Smart Power Module)
Aplicação: Conversor PFC Bridgeless de 2 fases
Tensão máxima: 600 V
Corrente nominal: 50 A
Frequência de comutação recomendada: 20 kHz
Tensão de isolamento: 2500 Vrms
Encapsulamento: SPMHA-027 (27 pinos, montagem por furo)
Proteções integradas
O módulo incorpora:
Proteção por sobrecorrente (OCP).
Proteção por subtensão (UVLO).
Monitorização térmica através de termístor NTC integrado.
Resistência shunt integrada para medição de corrente.
Saída de sinal de falha (Fault Output).
Aplicações
É utilizado principalmente em:
Ar condicionado.
Bombas de calor.
Fontes de alimentação industriais.
Equipamentos médicos.
Fontes PFC de elevada potência.
Substituição
A substituição ideal é por outro FPDB50PH60. Existem módulos da mesma família, como:
FPDB20PH60
FPDB30PH60
FPDB40PH60B
FPDB60PH60B
