Descrição
📌 Descrição

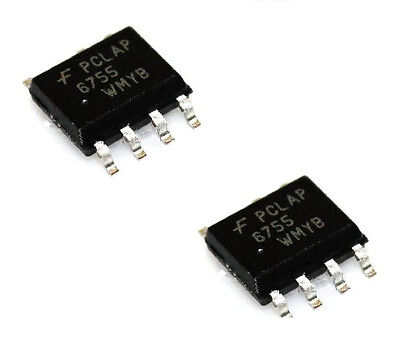

O FAN6755MYC é um controlador PWM de corrente em modo primário, altamente integrado, projetado para aplicações de fontes de alimentação comutadas (SMPS) com topologias como flyback. Este circuito integrado combina funções de controlo de potência com proteção avançada, permitindo a conceção de fontes compactas, eficientes e seguras.
⚙️ Características principais:
Topologia: Flyback em modo de condução descontínuo (DCM)
Modo de controlo: PWM (modulação por largura de impulso) em modo de corrente
Tensão de funcionamento (VDD): 10 V a 28 V
Oscilador interno: frequência fixa (ex: 65 kHz típica)
Consumo ultra reduzido em standby: < 100 mW com design adequado
Arranque com alimentação de alta tensão integrada
Dispensa o uso de resistências de arranque externas
Proteções incorporadas:
Proteção contra sobrecorrente (OCP)
Proteção contra sobretensão (OVP)
Proteção contra sobretemperatura (OTP)
Proteção contra sobrecarga (OLP) e curto-circuito
Bloqueio por subtensão (UVLO): evita funcionamento em baixa tensão
Auto-restart: após condição de falha
Arranque suave interno
Empacotamento: SOT-26 (6 pinos, tipo SMD)
🧭 Aplicações típicas:
Fontes de alimentação comutadas (SMPS)
Carregadores de dispositivos móveis e portáteis
Adaptadores AC-DC
Fontes de standby para TVs, leitores DVD, e eletrodomésticos
Fontes auxiliares em equipamentos industriais
