CD4011 IC

1.17 €

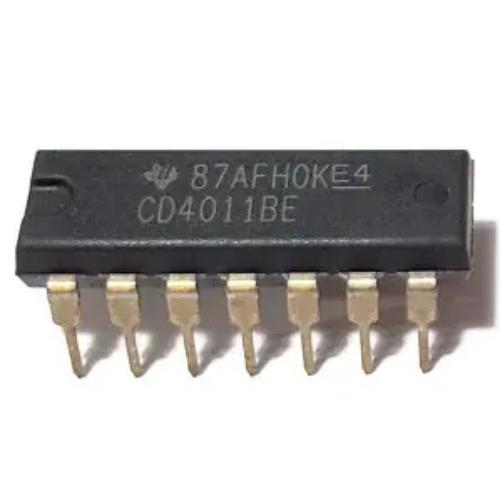

Qual é a Função do CD4011: É um circuito integrado quad de portas NAND de 2 entradas. Isso significa quatro portas NAND independentes, cada uma com duas entradas. Tecnologia: lógica CMOS, parte da “série 4000” de circuitos integrados CMOS.

Adicionar aos favoritos
REF: 40494 Categorias: ,

Descrição

Qual é a Função do CD4011: É um circuito integrado quad de portas NAND de 2 entradas. Isso significa quatro portas NAND independentes, cada uma com duas entradas. Tecnologia: lógica CMOS, parte da “série 4000” de circuitos integrados CMOS.

Especificações Aqui estão parâmetros típicos. Os valores reais dependem do fabricante e do grau, então verifique a ficha técnica da peça específica que você possui. Parâmetro Típico / Faixa Tensão de Alimentação (V₊ / VDD) ~3,0 V até ~18 V. Usado mais frequentemente em 5 V, 10 V ou 15 V. Faixa de Temperatura de Operação Frequentemente de −55 °C a +125 °C em grau industrial/militar; graus comerciais são mais estreitos. Corrente de Entrada / Vazamento Muito pequena (na faixa de nanoamperes) quando as entradas estão a 0 V ou VDD. Atraso de Propagação (entrada para saída) Na ordem de dezenas a algumas centenas de nanossegundos, dependendo da tensão de alimentação, capacitância de carga, etc. Tipos de Pacote DIP padrão de 14 pinos; SOIC etc.Pinos 1 e 2 → Entradas do Portão 1Pino 3 → Saída do Portão 1De forma semelhante para os Portões 2‑4: entradas e saídas são distribuídas de forma semelhante.Pino 7 = Terra (VSS)Pino 14 = Fonte Positiva (VDD)Vantagens,

Limitações e Dicas para UsoVantagens:Ampla faixa de tensão de suprimento proporciona flexibilidade.CMOS consome muito pouca energia (especialmente quando estático), baixa fuga.Imunidade ao ruído melhor do que muitas partes lógicas TTL.
