Descrição

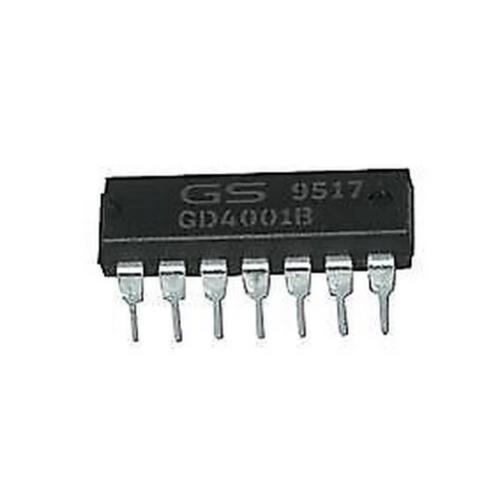

O CD4001 é um circuito integrado da família CMOS “4000” que implementa quatro portas lógicas NOR de 2 entradas cada. Aqui vão os detalhes do que ele é, suas especificações principais, vantagens, limitações, pinagem, e aplicações típicas.
🔍 O que é
O CD4001 contém quatro portas NOR de 2 entradas independentes.
É parte da série CMOS 4000, construída com transístores NMOS e PMOS complementares, o que lhe confere características como baixo consumo em repouso, ampla faixa de tensão de alimentação e boa imunidade a ruído.
⚙️ Especificações principais
Parâmetro Valor típico / Faixa
Tensão de alimentação (VDD) Mínimo ~ 3 V, máximo ~ 18 V
Corrente de entrada (em repouso) Muito baixa: máximo ~1 µA a 18 V em toda a faixa de temperatura; ~100 nA a 25 °C e 18 V para condições normais.
Atraso de propagação (Propagation Delay) Tipicamente ~60 ns com carga de 50 pF e VDD = 10 V. Corrente de carga / de saída (IOL / IOH) Aproximadamente ±6,8 mA em condições típicas para saídaspush‑pull”. ti.com +1 Temperatura de operação Normalmente de ‑55 °C a +125 °C nos tipos industriais ou “B” da linha. Tensão de entrada permitida Os pinos de entrada aceitam de –0,5 V até VDD + 0,5 V, quando referenciados ao pino de terra (VSS).💡 Aplicações típicas
Criação de lógica combinatória em circuitos digitais: NOR como bloco básico para construir outras funções lógicas (NAND, OR, AND, etc.).
Osciladores simples, multivibradores, detectores de estado, circuitos de controle.
Circuitos em sistemas de alarme, interfaces, automação, onde se precisa de lógica básica com baixo consumo e flexibilidade de alimentação.
Educação / prototipagem, onde se experimenta lógica digital.
