Texas Instruments

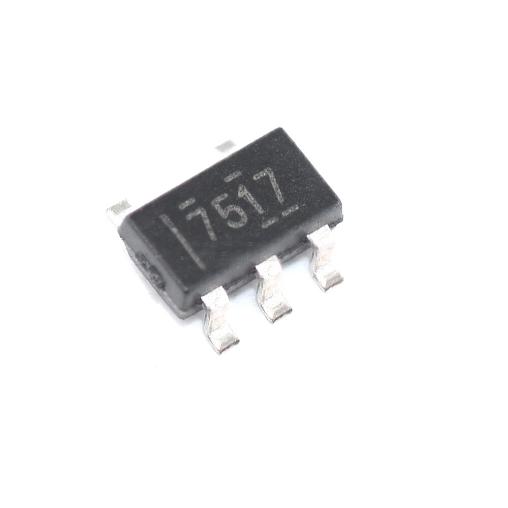

UCC27517DBVR IC

4.50 €

O UCC27517DBVR é um driver de gate unipolar de canal baixo (low-side), usado para conduzir rapidamente MOSFETs e IGBTs em fontes de comutação, conversores DC-DC, motores e aplicações industriais.

Adicionar aos favoritos
REF: 41999 Categorias: , Marca:

Descrição

📌 Descrição

O UCC27517DBVR é um driver de gate unipolar de canal baixo (low-side), usado para conduzir rapidamente MOSFETs e IGBTs em fontes de comutação, conversores DC-DC, motores e aplicações industriais.

⚙️ Principais características:

  • 1 canal unipolar, ideal para MOSFETs/IGBTs de potência

  • Corrente de pico: 4 A em sourcing e 4 A em sinking — permite comutação rápida e eficiente

  • Velocidade elevada: atraso de propagação típico de 13 ns; subida de ~9 ns, descida de ~7 ns

  • Faixa de alimentação VDD: 4,5 V a 18 V

  • Proteção UVLO (Undervoltage Lockout): mantém a saída em nível baixo até a tensão VDD ser segura

  • Entradas TTL/CMOS com histerese: robustas e à prova de ruído; suportam modos invertido ou não-invertido com pinos IN– ou IN+

  • Encapsulamento compacto: SOT-23-5, com extensão de temperatura de –40 °C a 140 °C

🧭 Usado em:

  • Drivers de MOSFETs e IGBTs para fontes de alimentação, conversores, onduladores

  • Correção de fator de potência (PFC), drivers de motor, gestão de energia

  • Situações que requerem comutação rápida e robusta, inclusive com dispositivos GaN
