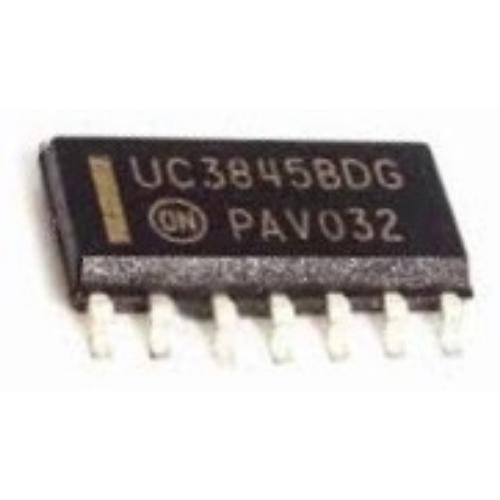

UC3845BDR2G IC 14 PINOS

Fabricante: onsemi
Tipo: Controlador PWM em modo de corrente.
Função: Controla fontes de alimentação comutadas, regulando a energia fornecida ao circuito de potência através de um transístor MOSFET.

DigiKey
+1

Características técnicas
– Referência: UC3845BDR2G
– Encapsulamento: SOIC-14, montagem superficial (SMD).
– Frequência de funcionamento: tipicamente 52 kHz; pode operar até 500 kHz, dependendo da configuração.
– Corrente de saída do controlador: até 1 A, para comando do transístor de potência.
– Tensão de alimentação: aproximadamente 7,6 a 30 V na gama normal indicada para esta versão.
– Ciclo de trabalho máximo: cerca de 48%.
– Protecções: bloqueio por subtensão e limitação de corrente ciclo a ciclo.

Mouser España
+1
Aplicações
– Fontes de alimentação de televisores.
– Fontes comutadas de equipamentos electrónicos.
– Conversores DC-DC.
– Circuitos do tipo Flyback e Boost.
Equivalentes possíveis
– UC3845B — verificar o encapsulamento e a versão exacta.
– UC3845AD — alternativa potencial, mediante confirmação da compatibilidade eléctrica.
– TL3845BD / TL3845BDR — alternativas indicadas em catálogos de componentes; confirmar o fabricante, a disposição dos pinos e os parâmetros antes da substituição.

DigiKey
+1
Nota de reparação: o UC3845BDR2G é um controlador da fonte de alimentação, não um regulador de tensão independente. Antes de o substituir, convém verificar a alimentação VCC, a resistência de arranque, a resistência de deteção de corrente e o MOSFET de potência.
