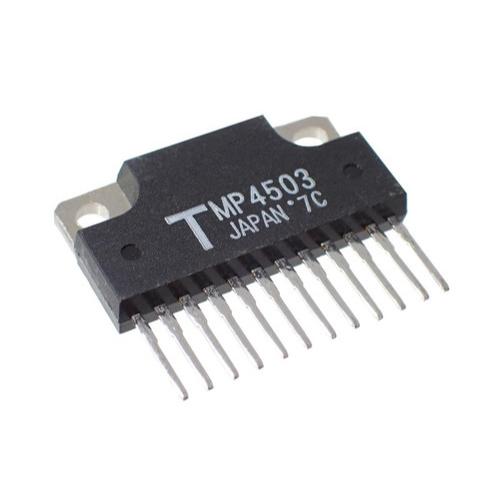

TMP4503 IC

5.90 €

Módulo de Transistor de Potência TOSHIBA Tipo Silício NPN&PNP Epitaxial (transistor de potência Darlington 4 em 1)MP4503Aplicações de comutação de alta potência.Acionamento por martelo, acionamento de motor pulsado e cargas indutivas

Adicionar aos favoritos
REF: 42836 Categorias: ,

Descrição

Módulo de Transistor de Potência TOSHIBA Tipo Silício NPN&PNP Epitaxial (transistor de potência Darlington 4 em 1)MP4503Aplicações de comutação de alta potência.Acionamento por martelo, acionamento de motor pulsado e cargas indutivas.

Pacote com dissipador de calor isolado para pinos (SIP 12 pinos)Alta dissipação de potência no coletor (operação de 4 dispositivos): PT = 5 W (Ta = 25°C)Alto corrente de coletor: IC (DC) = ±4 A (máx)Alto ganho de corrente contínua: hFE = 2000 (mín) (VCE = ±2 V, IC = ±1 A)Classificações máximas (Ta = 25°C)Características de classificação SímboloNPN PNPUnidadeTensão coletor-base VCBO 100 −100 VTensão coletor-emissor VCEO 80 −80 VTensão emissor-base VEBO 5 −5 VDC IC 4 −4Corrente do coletorPulsos ICP 6 −6ACorrente base contínua IB 0.4 −0.4 ADissipação de potência no coletor(1 dispositivo em operação)PC 3.0 WDissipação de potência no coletorTa = 25°C 5.0(4 dispositivos em operação) Tc = 25°CPT25WTensão de isolamento VIsol 1000 VTemperatura do junção Tj 150 °CFaixa de temperatura de armazenamento Tstg −55 a 150 °C
