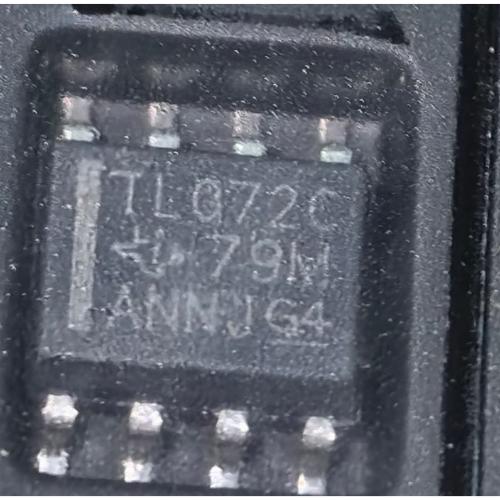

TL072CDR IC SMD

Descrição

Entradas JFET para alta impedância de entrada e correntes de polarização ultra-baixasBaixo ruído e baixa distorção, ideal para aplicações de áudio e sinal de precisãoUma alta taxa de variação (~13 V/µs), permitindo uma resposta rápida a mudanças de sinalAmpla faixa de tensão de alimentação—suporta até ±18 V (36 V no total)Está ativo e em produção, frequentemente visto como uma versão atualizada do antigo TL072CD.Especificações PrincipaisParâmetro Valor (Típico/Máx)Canais 2 (Amplificador Operacional Duplo)Tensão de Alimentação (Dupla) ±3 V a ±18 V (6 V a 36 V)Produto de Largura de Banda de Ganho ~3 MHzTaxa de Variação ~13 V/µsTensão de Offset de Entrada Até 3 mV (típico) ou ~10 mV máxCorrente de Polarização de Entrada ~30–200 pACMRR ~70–100 dBCorrente de Alimentação ~1.4 mA totalFaixa de Temperatura de Operação 0 °C a 70 °C (comercial); variantes até –40 °C a +85 °CPacote SOIC de 8 pinos (montagem em superfície)Configuração de Pinos (do diagrama acima) A atribuição de pinos SOIC-8 é: 1 Saída (Canal A) 1 Entrada Inversa (-) (Canal S A) 1 Entrada Não Inversora (+) (Canal A) V– (Fonte de Alimentação Negativa) 2 Entrada Não Inversora (+) (Canal B) 2 Entrada Inversora (-) (Canal B) 2 Saída (Canal B) V+ (Fonte de Alimentação Positiva) Isto corresponde à configuração típica dos pinos TL072 utilizada em numerosos recursos xecor.com Findchips Blog. Aplicações Típicas O TL072CDR brilha em aplicações que requerem tanto precisão quanto velocidade: Pré-amplificadores de áudio, misturadores, filtros Amplificadores de Instrumentação—graças ao baixo ruído e baixo desvio de entrada Circuitos analógicos de uso geral, buffers e filtros ativos.
