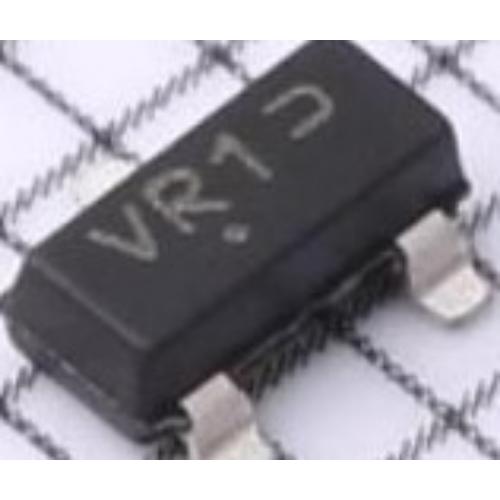

NVR4501NT1G TRANSISTOR
3.57 €
Aqui estão os detalhes que encontrei para o NVR4501NT1G (onsemi) + o que isso significa na prática e o que devemos ter em atenção:Especificações PrincipaisParâmetro ValorTipo MOSFET de canal N
O baixo limiar de porta relativamente baixo (≈1 V) significa que começa a conduzir a baixas tensões de porta, o que é útil. Mas para valores baixos de R<sub>DS(on)</sub>, é necessária uma tensão de porta de ~4,5 V ou mais. A resistência em condução de ~80 mΩ é moderada. Com correntes como 3 A, as perdas de condução serão não triviais (P ≈ I² * R → ~0,72 W apenas em condução a 3 A), por isso a dissipação de calor e o layout térmico são importantes.
Descrição
Aqui estão os detalhes que encontrei para o NVR4501NT1G (onsemi) + o que isso significa na prática e o que devemos ter em atenção:Especificações PrincipaisParâmetro ValorTipo MOSFET de canal N (modo de melhoria)Tensão Dreno-Fonte, V<sub>DSS</sub> 20 VCorrente Contínua do Dreno, I<sub>D</sub> 3.2 A a Ta = 25 °CResistência em Condução, R<sub>DS(on)</sub> ~ 80 mΩ máx a V<sub>GS</sub> = 4.5 V, ~3.6 ATensão de Limiar de Porta-Fonte, V<sub>GS(th)</sub> ~ 0.65‑1.2 V (máx 1.2 V) a baixa I<sub>D</sub> (≈ 250 µA)Tensão Máxima Porta-Fonte ±12 VDissipação de Potência 1.25 W (junção)Pacote SOT‑23‑3 (também TO‑236‐3 / SC‑59) montagem em superfícieCapacitância de Entrada, Ciss ~ 200 pF a V<sub>DS</sub> = 10 VCarga da Porta, Qg ~ 6 nC @ 4.5 V de acionamentoFaixa de Temperatura de Operação ‑55 °C a +150 °C (junção)Qualificação AEC‑Q101 (classe automóvel)O Que Essas Especificações Significam na Prática Este é um MOSFET de baixa tensão (20 V), adequado para aplicações como interruptores de potência, comutação de carga, conversores DC-DC de baixa tensão, etc. Não é para alta tensao linhas ou trilhos de alta tensão. O baixo limiar de porta relativamente baixo (≈1 V) significa que começa a conduzir a baixas tensões de porta, o que é útil. Mas para valores baixos de R<sub>DS(on)</sub>, é necessária uma tensão de porta de ~4,5 V ou mais. A resistência em condução de ~80 mΩ é moderada. Com correntes como 3 A, as perdas de condução serão não triviais (P ≈ I² * R → ~0,72 W apenas em condução a 3 A), por isso a dissipação de calor e o layout térmico são importantes.
