Descrição

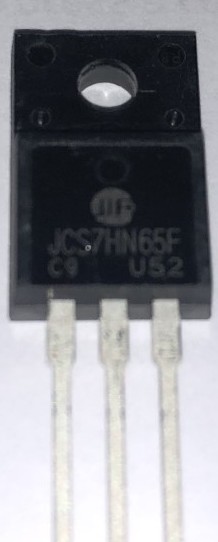

JCS7HN65 é um transistor de potência do tipo MOSFET N-Channel, muito usado em:
fontes chaveadas (SMPS),
TVs,
drivers LED,
carregadores,
balastros eletrónicos.
Características principais
Tipo: MOSFET N-Channel
Tensão Drain-Source (Vds): 650 V
Corrente máxima (Id): 7 A
RDS(on): cerca de 1.05–1.35 Ω
Gate charge: ~32 nC
Temperatura máxima: 150 °C
Encapsulamentos comuns
Existem várias versões:
JCS7HN65C → TO-220
JCS7HN65R → TO-252
JCS7HN65S → TO-263
JCS7HN65V → IPAK
Pinagem (TO-220)
Vista de frente:
┌────────┐
│ │
└────────┘
1 2 3
1 = Gate
2 = Drain
3 = Source
Equivalentes possíveis
Dependendo do circuito:
FQPF7N65C
STF7N65M2
7N65
TK7A65D
IPA65Rxxx
