Descrição

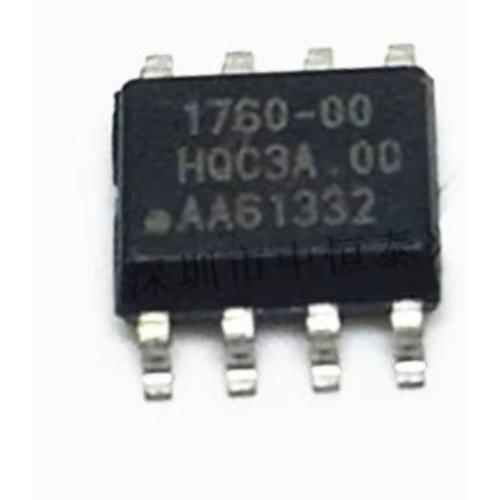

IW1760-00 é um IC controlador PWM para fontes AC/DC, originalmente da iWatt e atualmente integrado na linha da Renesas.
Referência: iW1760-00
Tipo: controlador AC/DC para fonte Flyback
Encapsulamento: SOIC-8, 8 pinos
Frequência de comutação: cerca de 79 kHz
Potência típica: 15 a 40 W
MOSFET externo: sim, o IC comanda um MOSFET N-channel externo
Controlo: PWM/PFM, regulação pelo primário, sem optocoplador
VCC: arranque a 12 V; UVLO a aproximadamente 6,5 V
Aplicações: fontes de alimentação de TVs, monitores, adaptadores e equipamentos electrónicos.
Pinagem
Pino Função
1 VSENSE
2 SD
3 CFG
4 ASU
5 ISENSE
6 OUTPUT — comando do MOSFET
7 GND
8 VCC
IW1760-00 vs IW1760-01: o -00 não possui latch de proteção OVP/OTP, enquanto o -01 possui essa função.
