Descrição

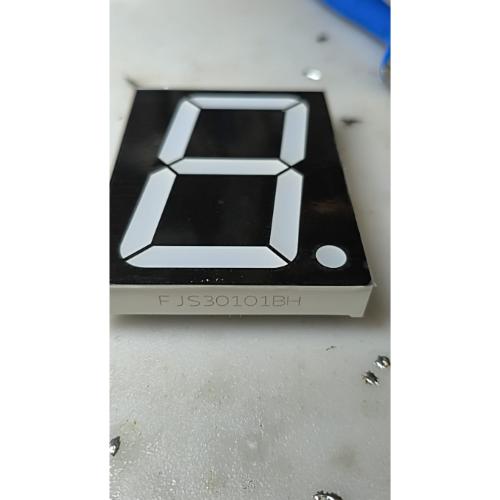

FJS30101 é um display de 3″ com 7 segmentos, e pelo que descreveste, parece ser um display de LED de anodo comum. Displays de 7 segmentos são usados para representar números (e, em alguns casos, letras) de forma simples, utilizando LEDs dispostos em 7 segmentos individuais que podem ser acesos para formar diferentes caracteres.
Aqui estão os detalhes sobre o FJS30101:
Características principais:
Tipo de Display:
LED de 7 segmentos.
Anodo Comum: Isso significa que todos os pinos do anodo (positivo) são conectados juntos, e os segmentos individuais são ativados ao se aplicar um nível baixo (GND) nos pinos dos catodos (negativo) de cada segmento.
Tamanho:
3 polegadas de tamanho, que é relativamente grande, ideal para visualização à distância ou em aplicações em que a leitura rápida é necessária, como em medidores ou sistemas de exibição em veículos.
Cor:
Encarnado (vermelho), que é a cor típica de muitos displays de 7 segmentos LED. O vermelho é uma escolha comum, pois oferece boa visibilidade e é eficiente em termos de consumo de energia.
Configuração de Segmentos:
Um display de 7 segmentos tem 7 LEDs dispostos de maneira a formar os números de 0 a 9, podendo também formar algumas letras. Para o display FJS30101, cada um dos 7 segmentos pode ser aceso independentemente para formar diferentes números.
Tipo de Conexão:
Anodo Comum: Para controle do display, você precisa aplicar tensão baixa (GND) aos pinos de catodo do segmento desejado para acender esse segmento. Como o anodo é comum, todos os pinos de anodo estão conectados juntos e geralmente ligados à alimentação positiva (VCC).
Esquema de um Display de 7 Segmentos (Anodo Comum):
Aqui está a configuração dos segmentos de um display de 7 segmentos:
— A —
| |
F B
| |
— G —
| |
E C
| |
— D —
A, B, C, D, E, F, G são os segmentos individuais que podem ser ativados.
Para representar o número “8”, todos os segmentos A, B, C, D, E, F e G precisam estar acesos.
Vantagens do Display de 7 Segmentos Anodo Comum:
Facilidade de controle: Como todos os anodos estão conectados, o controle do display é simples, bastando ligar ou desligar os segmentos individuais.
Baixo consumo de energia: Quando comparado com displays mais complexos ou outros tipos de tecnologia, o LED de 7 segmentos é relativamente eficiente em termos de consumo de energia, principalmente quando usado para exibir números simples.
Robustez: Displays de 7 segmentos LED são conhecidos por sua robustez e durabilidade, ideais para exibição em ambientes industriais e veiculares.
Aplicações Comuns:
Displays de medidores digitais: Como medidores de tensão, corrente, temperatura, etc.
Relógios digitais e calculadoras.
Terminais de sistemas de automação e indicadores em sistemas de controle industrial.
Display de contagem: Em sistemas de pontuação de jogos, dispositivos de contagem ou mostradores de valores numéricos.
Automóveis: Indicadores em painéis de controle ou mostradores de velocidade ou temperatura.
Como Controlar o Display FJS30101:
Conexão elétrica: Para controlar o display, você precisará conectar os pinos do anodo ao VCC (alimentação positiva) e os pinos de catodo aos pinos de controle (ou drivers), onde você aplicará GND para acionar os segmentos.
Circuito de controle: O controle de um display de 7 segmentos geralmente envolve um multiplexador ou driver de LED para reduzir o número de pinos necessários para controlar cada segmento individualmente. Você pode usar módulos de driver como o 74LS47 (para controlar displays de 7 segmentos) ou drivers específicos de LED.
Codificação de caracteres: Cada número de 0 a 9 é exibido ativando uma combinação específica de segmentos. Por exemplo:
0: A, B, C, D, E, F
1: B, C
2: A, B, D, E, G
E assim por diante.
Se precisar de um circuito de controle ou ajuda sobre como fazer a ligação do display ao microcontrolador ou outro circuito, posso fornecer mais detalhes!
Resumo:
O FJS30101 é um display LED de 7 segmentos de anodo comum de 3 polegadas e cor vermelha, adequado para aplicações que exigem exibição numérica grande e visível. É ideal para medidores, indicadores em automóveis, e outras aplicações em que a exibição de números é necessária. Para controlá-lo, você precisará de um circuito que forneça tensão baixa para os catodos dos segmentos para acioná-los.
