Descrição
🔌 FFC de 20 Pinos –
Um FFC (Flat Flexible Cable) de 20 pinos é um cabo plano e flexível com 20 condutores paralelos. É amplamente utilizado em ligações internas de dispositivos eletrónicos, onde o espaço é limitado e são necessárias ligações flexíveis.
⚙️ Especificações Técnicas Típicas
Número de pinos 20 vias condutoras
Passo (pitch) Distância entre os condutores – os mais comuns são:
– 0,5 mm
– 1,0 mm
– 1,25 mm
Comprimento Pode variar entre 5 cm e 1 metro (ou mais)

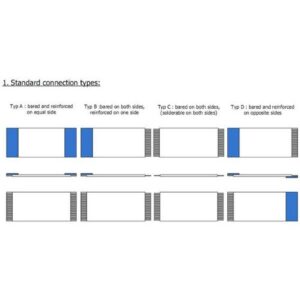

Orientação – Contactos do mesmo lado (same side) tipo A
– Contactos em lados opostos (opposite side)
Terminal Normalmente compatível com conectores tipo ZIF ou LIF
Material Filme de poliéster ou poliamida com trilhas de cobre
🧰 Aplicações Comuns
Ecrãs LCD (televisores, tablets, monitores) Impressoras (ligação da cabeça de impressão) Leitores de DVD/Blu-ray Portáteis (ligação entre motherboard e touchpad/teclado/ecrã) Equipamentos médicos ou industriais Projetos com Arduino, Raspberry Pi, ESP32, etc.
🛒 Onde Comprar em Portugal?
“FFC 20 vias”Cabo plano flexível 20 pinos”
Clr lda
📏 Como Escolher o Cabo Certo?
Contar os pinos – Confirma que são mesmo 20.Medir o passo – A forma mais comum é medir a largura total e dividir por 19 (intervalos entre 20 pinos).Verificar a orientação – Os conectores precisam que os contactos estejam do mesmo lado ou em lados opostos.Confirmar o tipo de encaixe – ZIF (Zero Insertion Force) ou LIF.
