FA6A21 IC

10.60 €

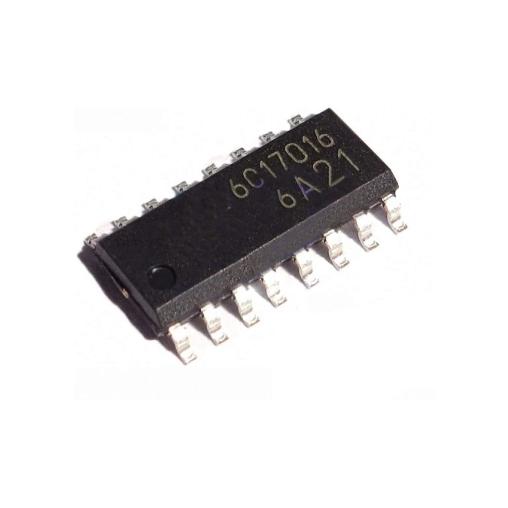

O FA6A21, também referido como FA6A21N/FA6A21N‑C6‑L3, é um circuito integrado de controlo para fontes de alimentação comutada, fabricado pela Fuji Electric. Encontra-se habitualmente em encapsulamento SOP‑16 e é usado no controlo de conversores do tipo LLC (ressonantes) ou fontes comutada de potência média-alta.

Adicionar aos favoritos
REF: 42236 Categorias: ,

Descrição

📌 Descrição do FA6A21

O FA6A21, também referido como FA6A21N/FA6A21N‑C6‑L3, é um circuito integrado de controlo para fontes de alimentação comutada, fabricado pela Fuji Electric. Encontra-se habitualmente em encapsulamento SOP‑16 e é usado no controlo de conversores do tipo LLC (ressonantes) ou fontes comutada de potência média-alta.

⚙️ Principais características técnicas

  • Função: CI controlador para conversores LLC (current resonant)

  • Encapsulamento: SOP‑16, compatível JEDEC

  • Circuitos integrados incluídos:

    • Driver de MOSFETs de alta e baixa tensão (half-bridge)

    • Circuito de arranque (start‑up) de tensão elevada (~400 V)

  • Proteções integradas:

    • Sobrecorrente, sobrecarga, sobretensão, sub-tensão (UVLO)

    • Protecção térmica, prevenção de desligamento prematuro (“brown-in/out”)

  • Modos de operação:

    • Operação normal, modo standby, ultrabaixo consumo (burst mode)

  • Corrente de repouso: cerca de 0,65 mA em standby

  • Controlo de duty‑cycle: fixo a 50% com dead‑time interno para prevenção de shoot‑through

📦 Aplicações comuns

  • Fontes de alimentação LLC ressonantes em equipamentos como televisores, monitores, UPS, carregadores de grande potência

  • Substituto de chips semelhantes como FA6A30N/31N em conversores de 180 W ou superiores

  • Utilizado em aplicações industriais, automóvel ou de consumo, onde se exige conversão eficiente de energia com regulação por controlo relutante
