Descrição
BF458 é um transistor NPN de alta tensão, muito conhecido em televisores CRT, especialmente nos circuitos de saída de vídeo RGB e em estágios de amplificação de alta tensão.
Características principais
Parâmetro BF458
Tipo NPN
VCEO máx. 250 V
VCBO máx. 250 V
IC máx. 100 mA
Potência dissipada 6 W
Encapsulamento TO-126 / SOT32

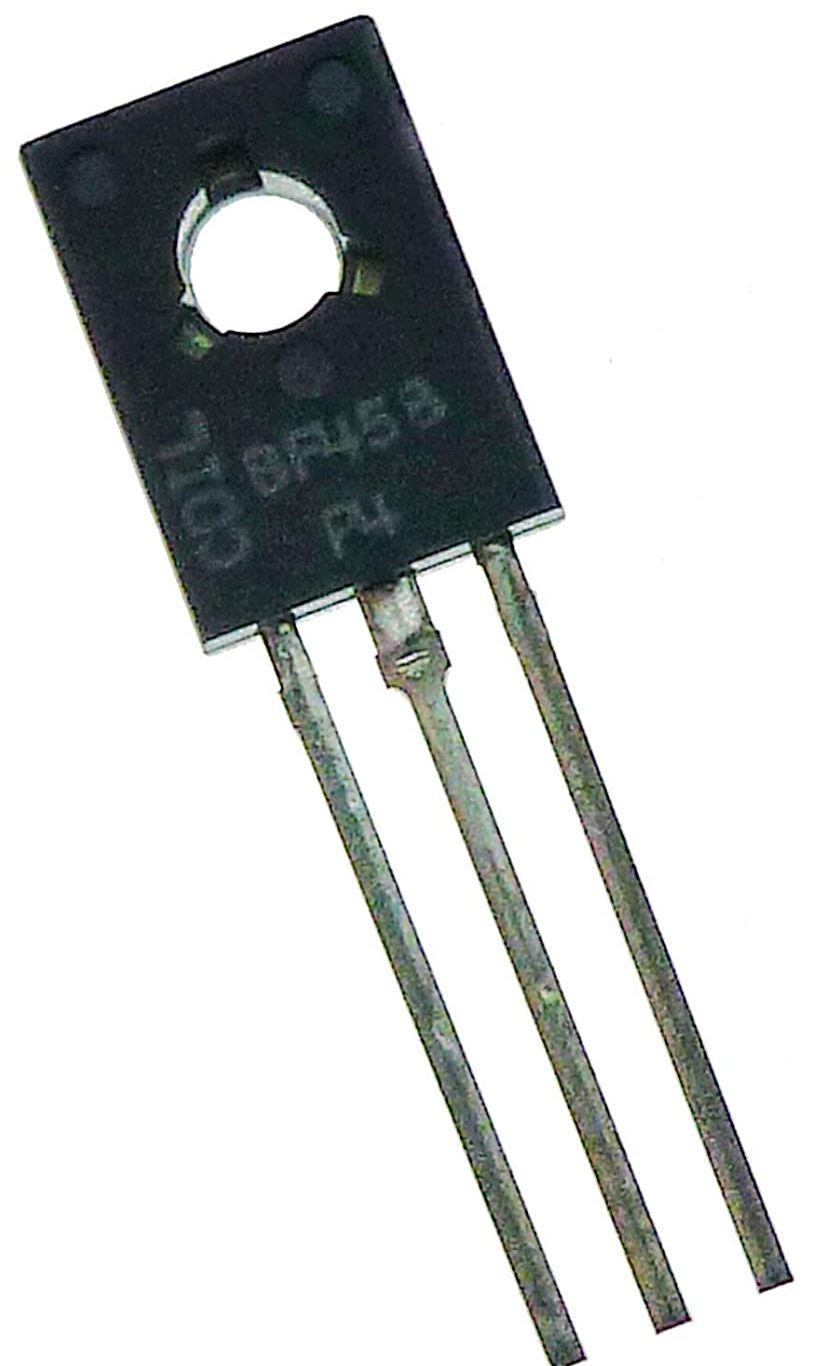

Pinagem
Vista de frente (lado da inscrição):
Emissor (E)
Coletor (C)
Base (B)
O coletor está ligado também à aba metálica traseira do encapsulamento.
Aplicações típicas
Saída de vídeo RGB em TVs CRT.
Amplificadores de vídeo de alta tensão.
Circuitos de alimentação e comutação de alta tensão e baixa corrente.
Complementar
BF459 → versão semelhante com tensão máxima até 300 V.
