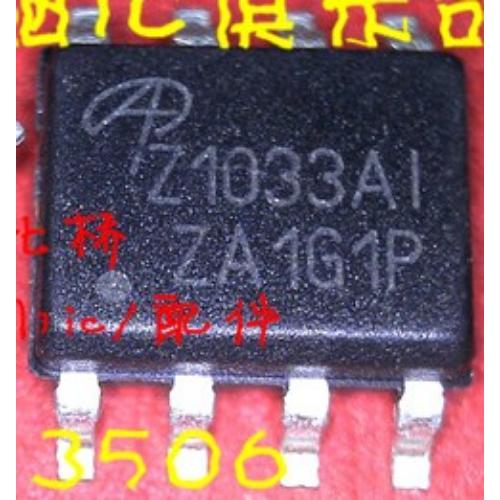

AOZ1033AI IC

5.90 €

Especificações técnicas principais

  • Faixa de tensão de entrada (VIN): 4,5 V a 18 V Tensão de saída ajustável: a partir de 0,8 V até próximo da VIN, via divisor externo de resistência Corrente de saída contínua: 3 A jFrequência de oscilação fixa: cerca de 600 kHz jResistência nos transistores internos (Rds‑on):
     • High-side: ~ 80 mΩ (em VIN = 12 V)
     • Low-side: ~ 30 mΩ (em condições típicas) Proteções internas: limite de corrente por ciclo, proteção contra curto, desligamento térmico (thermal shutdown) Faixa de temperatura operacional: –40 °C a +85 °C Pacote / encapsulamento: SO‑8 (SOP‑8) para montagem em superfície

Adicionar aos favoritos
REF: 31245 Categorias: ,

Descrição

O “AOZ1033AI” é um conversor buck síncrono (step‑down) da Alpha & Omega Semiconductor (série EZBuck).

Aqui vão os principais detalhes, características e considerações de uso:

Especificações técnicas principais

  • Faixa de tensão de entrada (VIN): 4,5 V a 18 V

  • Tensão de saída ajustável: a partir de 0,8 V até próximo da VIN, via divisor externo de resistência

  • Corrente de saída contínua: 3 A j

  • Frequência de oscilação fixa: cerca de 600 kHz j

  • Resistência nos transistores internos (Rds‑on):
     • High-side: ~ 80 mΩ (em VIN = 12 V)
     • Low-side: ~ 30 mΩ (em condições típicas)

  • Proteções internas: limite de corrente por ciclo, proteção contra curto, desligamento térmico (thermal shutdown)

  • Faixa de temperatura operacional: –40 °C a +85 °C

  • Pacote / encapsulamento: SO‑8 (SOP‑8) para montagem em superfície

Funcionamento / pinos principais

  • Pinos : VIN, PGND (power ground), AGND (analog ground), FB (feedback), COMP (para compensação de loop), EN (enable), LX (nó de comutação)

  • O pino EN ativa o dispositivo quando acionado (nível alto). Se não for usado externamente, pode ser conectado a VIN para manter ativado.

  • A regulação de tensão de saída depende de resistores externos entre saída → FB → GND.

  • Possui soft‑start interno para controlar o rampa de entrada, evitando picos iniciais.
