AD534JD IC

Descrição

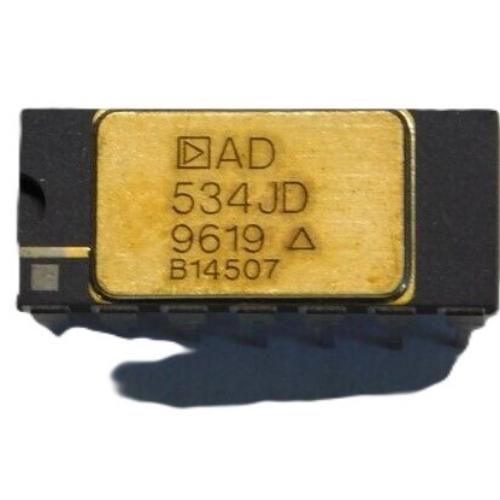

O que é o AD534JD? O AD534JD é um multiplicador/divisor analógico de quatro quadrantes da Analog Devices. “Quatro quadrantes” significa que pode lidar com entradas tanto positivas como negativas nas suas entradas X e Y, podendo assim produzir saídas negativas e positivas dependendo do sinal de entrada.

Especificações Aqui estão as principais características operacionais: Parâmetro Típico / Especificação Tensão de alimentação (±) ±8 V a ±18 V  Largura de banda (‑3 dB) ~ 1 MHz  Corrente de alimentação ~ 6 mA  Faixa de tensão de entrada (X, Y) ±10 V típico max Variação de tensão de saída Perto de ±10‑11 V sob carga típica  Precisão / Erro (varia conforme o grau) A versão “J” tem um erro máximo de cerca de ±1%. Versões de maior precisão (“K”, “L”) têm especificações de erro melhores (±0.5%, ±0.25%)  Temperatura de operação 0 °C a +70 °C para o grau “J”. Embalagem tipo CDIP de 14 pinos (DIP cerâmica) para o grau “JD”; soldado lateral, hermético etc.
