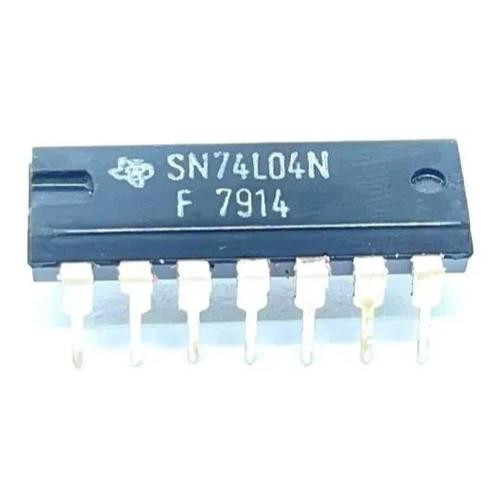

74L04 IC

3.57 €

O SN74L04 refere-se a um CI inversor hexagonal da família lógica 74xx, especificament

🔧 SN74L04 Tipo: Inversor Hexagonal Família Lógica: Série 74L (Baixo consumo) Número de Portas: 6 (hex = 6) Função: Cada porta inverte o nível lógico de entrada (ou seja, porta NOT) Pacote: Comumente em DIP-14, SOIC-14, etc.

Adicionar aos favoritos
Categorias: ,

Descrição

O SN74L04 refere-se a um CI inversor hexagonal da família lógica 74xx, especificament

🔧 SN74L04 Tipo: Inversor Hexagonal Família Lógica: Série 74L (Baixo consumo) Número de Portas: 6 (hex = 6) Função: Cada porta inverte o nível lógico de entrada (ou seja, porta NOT) Pacote: Comumente em DIP-14, SOIC-14, etc.

🔁 Função Lógica Cada inversor realiza a lógica: Y = NOT(A) Assim, se a entrada A = 1 (ALTA), a saída Y = 0 (BAIXA), e vice-versa.

📋 Principais Características Valor da Característica Número de Inversores 6 Tensão de Alimentação (Vcc) Tipicamente 5V Família Lógica 74L (TTL de baixo consumo) Tipo de Entrada TTL Tipo de Saída TTL Atraso de Propagação ~33 ns (depende da tensão/temp) Consumo de Potência Inferior ao padrão 7404 Opções de Pacote DIP, SOIC, TSSOP, etc.

📦 Disposição dos Pinos (Pacote DIP-14) _______ | | 1A |1 14| Vcc 1Y |2 13| 6A 2A |3 12| 6Y 2Y |4 11| 5A 3A |5 10| 5Y 3Y |6 9| 4A GND |7 8| 4Y |_______|

🔄 Variantes Relacionadas Número da Peça Descrição SN7404 Versão TTL padrão SN74LS04 TTL Schottky de baixo consumo SN74HC04 Versão CMOS de alta velocidade SN74HCT04 CMO
