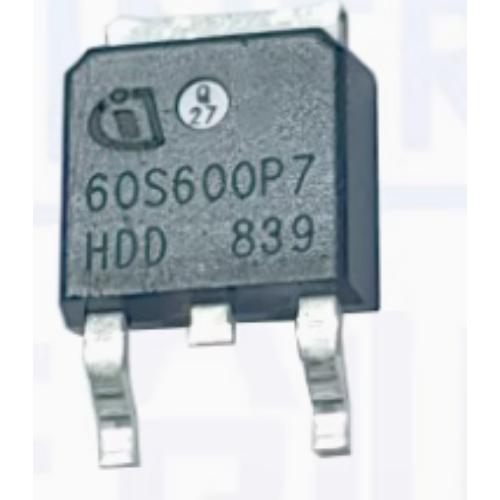

60S600P7 SMD TRANSISTOR

Descrição

O que éÉ um MOSFET superjunction CoolMOS™ P7 de canal N de 600 V da Infineon.Variações de embalagem: existem versões em TO‑220 (FullPAK), DPAK, etc. “60S600P7” é uma marcação utilizada, por exemplo, na versão TO‑220 FullPAK.Especificações principaisAqui estão os parâmetros importantes (típicos / máximos) com base emParâmetro ValorTensão Dreno‑Fonte (V_DS) 600 VCorrente de Dreno Contínua (I_D) 6 A (a 25°C)Corrente de Dreno Pulsada ~ 16 AResistência em On (R_DS(on)) ~ 0.600 Ω (600 mΩ) a V_GS = 10 VTensão de Limiar do Gate‑Source (V_GS(th)) ~ 3.5 V típicaCarga do Gate, Total (Q_G) ~ 9 nC (típica)Dissipação de Potência ~ 21 W para a versão TO‑220 FullPAK (a TC = 25°C)Faixa de Temperatura de Operação ‑40 °C a +150 °C infineon.com +1 O que significa / Insights sobre Casos de Uso Ser um MOSFET de 600 V torna-o adequado para aplicações de comutação de alta tensão: por exemplo, PFC, fontes de alimentação flyback ou interruptores offline. A R_DS(on) de 0.6 Ω.é relativamente alto, significando perdas de condução significativas se uma corrente elevada estiver a fluir. Não é um dispositivo de “baixo RDS(on)”. Se o seu projeto exige alta eficiência, especialmente em correntes moderadas a altas, isso pode ser um fator limitante. O limiar de porta ~3,5 V significa que precisará de um driver de porta que forneça confortavelmente uma tensão mais elevada (frequentemente 10-12 V ou mais) para o ligar completamente. A classificação de corrente pulsada (16 A) dá algum espaço para picos, mas os limites térmicos e o pacote (dissipação de calor) serão críticos para uso contínuo. Sendo parte da linha CoolMOS P7, tem características melhoradas em relação aos MOSFETs mais antigos (por exemplo, melhor desempenho de comutação / menores perdas durante as transições de comutação).
